Wie funktioniert eine Spritzenfüllmaschine?

Eine Spritzenfüllmaschine ist ein wichtiges Gerät in der Pharma-, Kosmetik- und Lebensmittelindustrie. Es wurde entwickelt, um Spritzen präzise mit verschiedenen Arten von Flüssigkeiten, Cremes oder Gelen zu füllen. Als Lieferant von Spritzenfüllmaschinen werde ich oft nach der Funktionsweise dieser Maschinen gefragt. In diesem Blogbeitrag werde ich die Funktionsprinzipien einer Spritzenfüllmaschine ausführlich erläutern und ihre wichtigsten Komponenten und Prozesse hervorheben.

Schlüsselkomponenten einer Spritzenfüllmaschine

Bevor Sie sich mit dem Arbeitsprozess befassen, ist es wichtig, die Hauptkomponenten einer Spritzenfüllmaschine zu verstehen. Diese Komponenten arbeiten harmonisch zusammen, um eine präzise und effiziente Befüllung zu gewährleisten.

• Trichter: Der Trichter ist ein Behälter, der die Flüssigkeit oder Substanz enthält, die in die Spritzen gefüllt werden soll. Es besteht in der Regel aus Edelstahl oder anderen Materialien, die mit dem abzufüllenden Produkt kompatibel sind. Der Trichter ist so konzipiert, dass das Füllsystem kontinuierlich mit dem Produkt versorgt wird.
• Pumpsystem: Das Pumpsystem ist für die Übertragung der Flüssigkeit vom Trichter zu den Spritzen verantwortlich. Es gibt verschiedene Arten von Pumpen, die in Spritzenfüllmaschinen verwendet werden, wie zum Beispiel Schlauchpumpen, Kolbenpumpen und Membranpumpen. Jeder Pumpentyp hat seine eigenen Vorteile und wird basierend auf der Viskosität und den Eigenschaften des abzufüllenden Produkts ausgewählt.
• Fülldüsen: Die Fülldüsen sind die Punkte, durch die die Flüssigkeit in die Spritzen abgegeben wird. Sie sind so konzipiert, dass genaue und gleichmäßige Füllmengen gewährleistet sind. Die Anzahl der Fülldüsen kann je nach Kapazität der Maschine und Produktionsanforderungen variieren.
• Spritzenhalter: Der Spritzenhalter ist ein Mechanismus, der die Spritzen während des Füllvorgangs an Ort und Stelle hält. Es stellt sicher, dass die Spritzen richtig auf die Fülldüsen ausgerichtet sind und der Füllvorgang reibungslos verläuft.
• Bedienfeld: Das Bedienfeld ist die Schnittstelle, über die der Bediener die Füllparameter wie Füllvolumen, Füllgeschwindigkeit und Anzahl der zu füllenden Spritzen einstellen und anpassen kann. Es bietet außerdem eine Echtzeitüberwachung des Maschinenbetriebs und kann bei Problemen Fehlermeldungen anzeigen.

Arbeitsablauf einer Spritzenfüllmaschine

Der Arbeitsprozess einer Spritzenfüllmaschine kann in mehrere Schritte unterteilt werden, von denen jeder für eine genaue und effiziente Befüllung von entscheidender Bedeutung ist.

Schritt 1: Laden der Spritzen

Der erste Schritt beim Füllvorgang besteht darin, die Spritzen in den Spritzenhalter zu laden. Dies kann je nach Maschinenausführung manuell oder automatisch erfolgen. Bei der manuellen Beladung legt der Bediener die Spritzen einzeln in den Halter ein. Bei der automatischen Beladung ist die Maschine mit einem Zuführsystem ausgestattet, das die Spritzen aus einem Magazin oder einem Förderband aufnehmen und in den Halter legen kann.

Schritt 2: Vorbereiten der Pumpe

Vor dem Befüllen der Spritzen muss die Pumpe vorgefüllt werden, um sicherzustellen, dass sich keine Luft im System befindet. Das Ansaugen erfolgt normalerweise durch kurzes Betreiben der Pumpe, um die Schläuche und Düsen mit der Flüssigkeit zu füllen. Dadurch wird verhindert, dass während des Füllvorgangs Luftblasen in die Spritzen gelangen.

Schritt 3: Befüllen der Spritzen

Sobald die Pumpe angesaugt ist, kann der Füllvorgang beginnen. Über das Bedienfeld werden die gewünschte Füllmenge und -geschwindigkeit eingestellt. Die Pumpe fördert dann die Flüssigkeit vom Trichter zu den Fülldüsen, die die Flüssigkeit in die Spritzen abgeben. Der Abfüllvorgang kann volumetrisch oder gravimetrisch erfolgen, abhängig von der Konstruktion der Maschine und den Anforderungen des abzufüllenden Produkts.

• Volumetrische Füllung: Bei der volumetrischen Abfüllung misst die Maschine das Volumen der abzufüllenden Flüssigkeit mithilfe eines Kolbens oder einer Schlauchpumpe. Die Pumpe gibt ein festgelegtes Flüssigkeitsvolumen in jede Spritze ab und gewährleistet so eine genaue und gleichmäßige Befüllung.
• Gravimetrische Abfüllung: Bei der gravimetrischen Abfüllung misst die Maschine das Gewicht der abzufüllenden Flüssigkeit. Die Pumpe fördert die Flüssigkeit, bis das gewünschte Gewicht erreicht ist, das über eine Wägezelle oder eine Waage ermittelt wird. Die gravimetrische Abfüllung ist genauer als die volumetrische Abfüllung, insbesondere bei Produkten mit hohen Viskositäts- oder Dichteschwankungen.

Schritt 4: Verschließen der Spritzen

Nachdem die Spritzen gefüllt sind, müssen sie verschlossen werden, um ein Auslaufen der Flüssigkeit zu verhindern. Der Verschließvorgang kann je nach Maschinenausführung manuell oder automatisch erfolgen. Beim manuellen Verschließen setzt der Bediener die Kappen einzeln auf die Spritzen. Beim automatischen Verschließen ist die Maschine mit einem Verschließsystem ausgestattet, das die Verschlüsse aus einem Magazin oder einem Förderband aufnehmen und auf die Spritzen setzen kann.

Schritt 5: Inspektion

Sobald die Spritzen gefüllt und verschlossen sind, müssen sie überprüft werden, um sicherzustellen, dass sie den Qualitätsstandards entsprechen. Der Inspektionsprozess kann eine Sichtprüfung, eine Dichtheitsprüfung und eine Überprüfung des Füllvolumens umfassen. Mittels einer visuellen Inspektion wird überprüft, ob die Spritzen sichtbare Mängel wie Risse oder Blasen aufweisen. Mit der Dichtheitsprüfung wird überprüft, ob die Spritzen undicht sind. Mithilfe der Füllvolumenüberprüfung wird sichergestellt, dass die Spritzen mit dem richtigen Flüssigkeitsvolumen gefüllt sind.

Anwendungen von Spritzenfüllmaschinen

Spritzenfüllmaschinen werden häufig in verschiedenen Branchen eingesetzt, darunter in der Pharma-, Kosmetik- und Lebensmittelindustrie. Hier sind einige der häufigsten Anwendungen von Spritzenfüllmaschinen:

• Arzneimittel: Spritzenfüllmaschinen werden zum Befüllen von Spritzen mit Impfstoffen, injizierbaren Arzneimitteln und anderen pharmazeutischen Produkten verwendet. Die genaue und präzise Abfüllung dieser Produkte ist entscheidend für die Gewährleistung ihrer Sicherheit und Wirksamkeit.
• Kosmetika: Spritzenfüllmaschinen dienen zum Befüllen von Spritzen mit Cremes, Lotionen und anderen Kosmetikprodukten. Der Abfüllprozess muss hygienisch und präzise sein, um die Qualität der Produkte sicherzustellen.
• Essen: Spritzenfüllmaschinen werden zum Befüllen von Spritzen mit Lebensmitteln wie Soßen, Marmeladen und Honig verwendet. Der Abfüllvorgang muss schonend und präzise erfolgen, um Schäden an den Produkten zu vermeiden.

Abschluss

Zusammenfassend lässt sich sagen, dass eine Spritzenfüllmaschine ein komplexes und hochentwickeltes Gerät ist, das in der Pharma-, Kosmetik- und Lebensmittelindustrie eine entscheidende Rolle spielt. Wenn Sie die Funktionsprinzipien einer Spritzenfüllmaschine verstehen, können Sie eine fundierte Entscheidung bei der Auswahl einer Maschine für Ihre Produktionsanforderungen treffen.

Wenn Sie Interesse am Kauf einer Spritzenfüllmaschine haben oder Fragen zu unseren Produkten haben, können Sie sich gerne an uns wenden. Gerne geben wir Ihnen weitere Informationen und unterstützen Sie dabei, die richtige Maschine für Ihre Bedürfnisse zu finden.

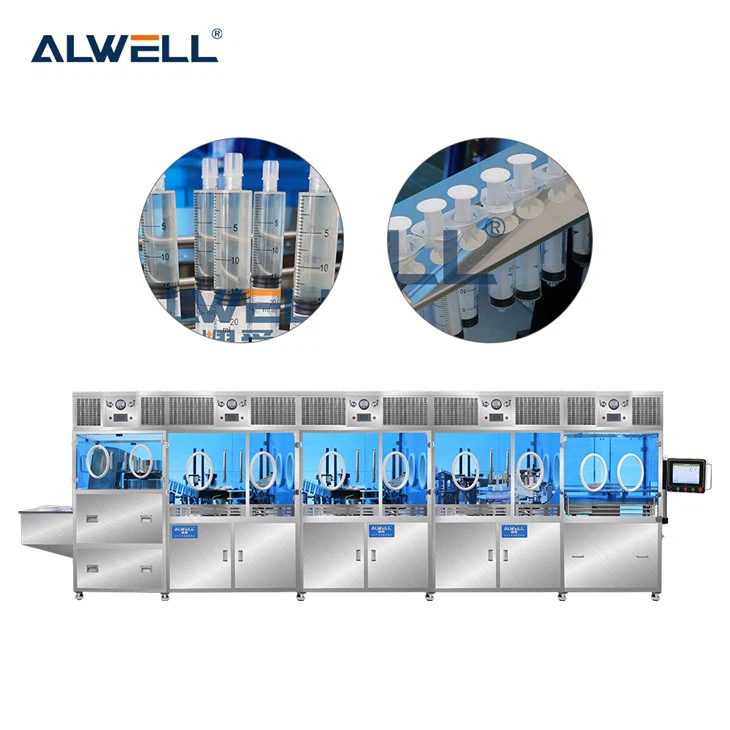

Weitere Informationen zu unseren Abfüll- und Verschließmaschinen für die Pharmaindustrie finden Sie unterFüll- und Verschließmaschine für Pharma. Wenn Sie nach einer Spritzenlicht-Inspektionsmaschine suchen, können Sie vorbeischauenSpritzenlicht-Inspektionsmaschine. Und für Geräte zum Abfüllen pharmazeutischer Flüssigkeiten können Sie sich informierenAbfüllanlagen für pharmazeutische Flüssigkeiten.

Referenzen

• Buchholz, B. (2019). Pharmazeutische Abfülltechnik. Springer.
• Fellows, PJ (2000). Lebensmittelverarbeitungstechnologie: Prinzipien und Praxis. CRC-Presse.
• Pise, SS, & Patravale, VB (2013). Innovationen in der pharmazeutischen Fill-Finish-Technologie. Journal of Pharmacy and Bioallied Sciences, 5(3), 161 - 166.
